SAURA KEIKI A2-NT Rudder Angle Indicator

รายละเอียดสินค้า

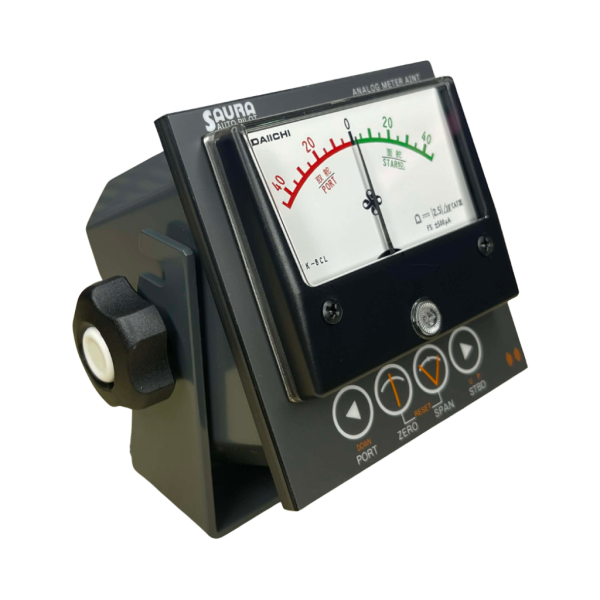

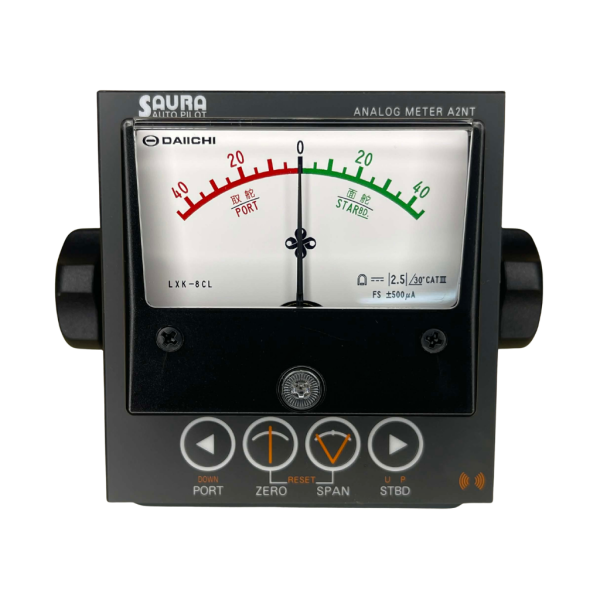

   SAURA KEIKI A2-NT Rudder Angle Indicator เป็นเครื่องแสดงมุมหางเสือแบบอนาล็อก (Analog Rudder Angle Indicator) สำหรับติดตั้งบนสะพานเดินเรือ (Bridge Console) ใช้แสดงตำแหน่งและองศาของหางเสือแบบเรียลไทม์ ช่วยให้ผู้ควบคุมเรือสามารถตรวจสอบสถานะการหักเลี้ยวของหางเสือได้อย่างแม่นยำ
ตัวเครื่องรองรับการทำงานร่วมกับ Rudder Follow-up Transmitter และระบบ Autopilot โดยได้รับการออกแบบให้เหมาะสำหรับสภาพแวดล้อมทางทะเล มีความทนทาน ใช้งานง่าย และมองเห็นค่าได้ชัดเจนทั้งกลางวันและกลางคืน

หลักการทำงาน (Operation Principle)

SAURA KEIKI A2-NT ทำหน้าที่รับสัญญาณตำแหน่งหางเสือจาก Rudder Follow-up Transmitter หรือระบบ Autopilot และแสดงผลมุมหางเสือปัจจุบันในรูปแบบอนาล็อกบนหน้าปัด ช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบตำแหน่งหางเสือได้แบบเรียลไทม์ระหว่างการเดินเรือ โดยรองรับการรับสัญญาณจาก Potentiometer ภายใน Follow-up Transmitter หรือสัญญาณจากระบบ Autopilot โดยตรง



การประยุกต์ใช้งาน (Applications)

A2-NT เหมาะสำหรับติดตั้งในระบบควบคุมหางเสือและระบบนำร่องของเรือหลากหลายประเภท ได้แก่

  • เรือสินค้า (Cargo Vessel)
  • เรือบรรทุกน้ำมัน (Tanker)
  • เรือโดยสาร (Passenger Vessel)
  • เรือโยงจูง (Tug Boat)
  • เรือประมง (Fishing Vessel)
  • เรือสนับสนุนนอกชายฝั่ง (Offshore Support Vessel)
  • ระบบควบคุมหางเสือ (Steering Control System)
  • ระบบบังคับเลี้ยวอัตโนมัติ (Marine Autopilot System)
  • สถานีควบคุมบนสะพานเดินเรือ (Bridge Control Console)

ข้อมูลทางเทคนิค (Technical Specifications)

รายการ รายละเอียด
รุ่น A2-NT
ประเภท Rudder Angle Indicator
รูปแบบการแสดงผล Analog Pointer Display

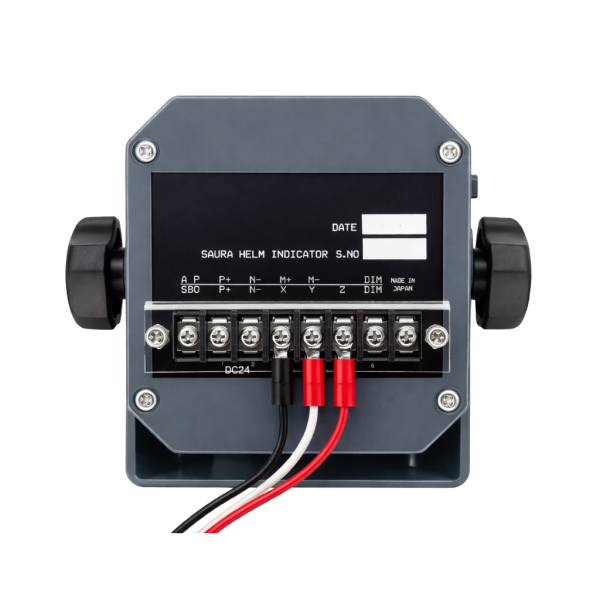

สัญญาณอินพุตจาก Autopilot M+, M− (0V ±2V)
สัญญาณอินพุตจาก Potentiometer 2.5V ±2V
ระบบไฟส่องสว่าง White LED Backlight
การติดตั้ง Panel Mount
ขนาด (W × H × D) 128 × 110 × 100 mm
น้ำหนัก ประมาณ 0.5 kg

คุณสมบัติเด่น (Key Features)

  • แสดงมุมหางเสือแบบอนาล็อก (Analog Rudder Angle Indication)
  • แสดงตำแหน่งหางเสือแบบเรียลไทม์
  • รองรับการเชื่อมต่อกับระบบ Autopilot ทั่วไป
  • รองรับการเชื่อมต่อกับ Rudder Follow-up Transmitter
  • ใช้ไฟส่องสว่าง White LED Backlight สำหรับการใช้งานในเวลากลางคืน
  • สามารถปรับความสว่างของ Backlight ได้
  • รองรับการปรับตั้งค่า (Calibration) ผ่านปุ่มควบคุมด้านหน้าเครื่อง
  • มีระบบ Electrical Isolation ระหว่างวงจรไฟเลี้ยงและวงจรสัญญาณ
  • ออกแบบสำหรับการใช้งานในระบบควบคุมหางเสือและระบบนำร่องของเรื

ผู้ผลิต (Manufacturer)

SAURA KEIKI Co., Ltd.

SAURA KEIKI Co., Ltd. เป็นผู้ผลิตอุปกรณ์ควบคุมการเดินเรือ ระบบ Autopilot ระบบควบคุมหางเสือ และอุปกรณ์แสดงผลสำหรับเรือจากประเทศญี่ปุ่น โดยผลิตภัณฑ์ของบริษัทถูกใช้งานในเรือพาณิชย์และเรือเดินทะเลหลากหลายประเภททั่วโลก
